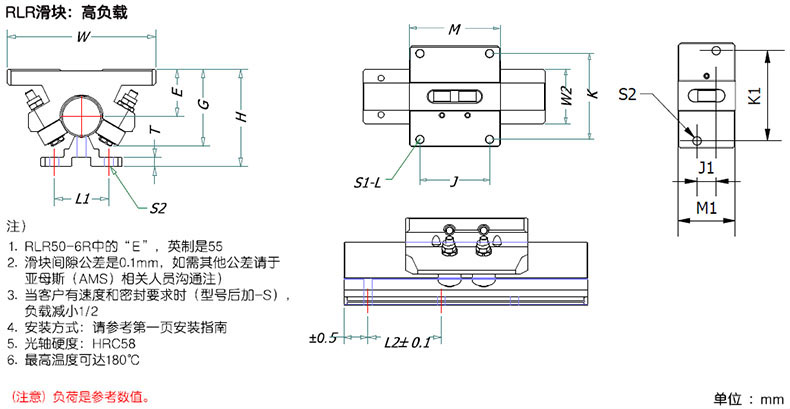

规格 | RLR滑块尺寸表 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W | G | M | M1 | S1-L | E | J | J1 | K | K1 | C Kgf |
C0 Kgf |
滑块重量 | H | L1 | L2 | S2 | W2 | 导轨重量 |
RLR20-6R | 70 | 40 | 70 | - | 5.6 | 24 | 54 | - | 58 | - | 270 | 98 | 0.26 | 51 | 30 | 150 | 5.5 | 45 | 3.3 | |
RLR20-3R | 70 | 40 | - | 35 | 5.6 | 24 | - | 17.5 | - | 58 | 135 | 49 | 0.13 | 51 | 30 | 150 | 5.5 | 45 | 3.3 | |
RLR25-6R | 83 | 53.5 | 90 | - | 7 | 32.5 | 72 | - | 68 | - | 540 | 580 | 0.48 | 65.5 | 35 | 200 | 6.6 | 55 | 5.2 | |
RLR25-3R | 83 | 53.5 | - | 40 | 7 | 32.5 | - | 20 | - | 68 | 270 | 290 | 0.24 | 65.5 | 35 | 200 | 6.6 | 55 | 5.2 | |
RLR30-6R | 110 | 58 | 100 | - | 8.5 | 35 | 76 | - | 94 | - | 660 | 670 | 0.79 | 72 | 40 | 200 | 6.6 | 60 | 7.2 | |
RLR30-3R | 110 | 58 | - | 60 | 8.5 | 35 | - | 30 | - | 94 | 330 | 340 | 0.4 | 72 | 40 | 200 | 6.6 | 60 | 7.2 | |
RLR35-6R | 126 | 66.5 | 120 | - | 11 | 42 | 90 | - | 104 | - | 920 | 980 | 1.2 | 85 | 45 | 200 | 9 | 65 | 10 | |
RLR40-6R | 122 | 66.5 | 120 | - | 11 | 45 | 104 | - | 100 | - | 1140 | 1170 | 1.5 | 93 | 55 | 200 | 9 | 75 | 13 | |
RLR50-6R | 152 | 88.7 | 121 | - | 11 | 54 | 90 | - | 130 | - | 1480 | 1490 | 1.8 | 117 | 70 | 200 | 11 | 95 | 21 |
规格 | RLR滑块尺寸表 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W | G | M | S1-L | E | J | K | C Kgf |
C0 Kgf |
滑块重量 | H | L1 | L2 | S2 | W2 | 导轨重量 |
RLR20L-6R | 70 | 40 | 96 | 5.6 | 24 | 80 | 58 | 405 | 147 | 0.36 | 51 | 30 | 150 | 5.5 | 45 | 3.3 | |
RLR25L-6R | 83 | 53.5 | 130 | 7 | 32.5 | 102 | 68 | 810 | 870 | 0.7 | 65.5 | 35 | 200 | 6.6 | 55 | 5.2 | |
RLR30L-6R | 110 | 58 | 140 | 8.5 | 35 | 116 | 94 | 990 | 1005 | 1.1 | 72 | 40 | 200 | 6.6 | 60 | 7.2 | |
RLR40L-6R | 122 | 75 | 175 | 11 | 45 | 149 | 100 | 1710 | 1755 | 2 | 93 | 55 | 200 | 9 | 75 | 13 |
注:长度单位为mm;重量单位为Kg;滑块为单个重量;导轨为每一米的重量。
注:当客户有其他产品需求可联系客服。
