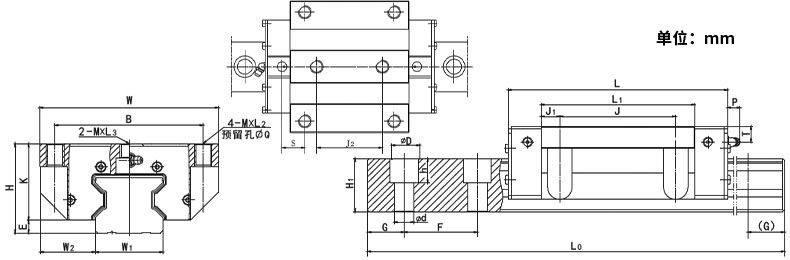

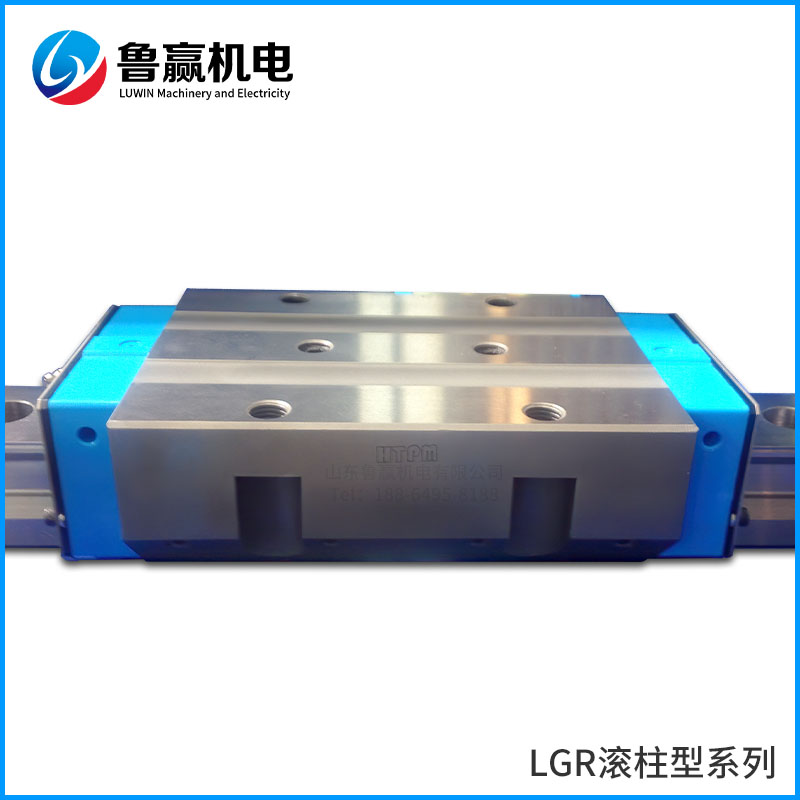

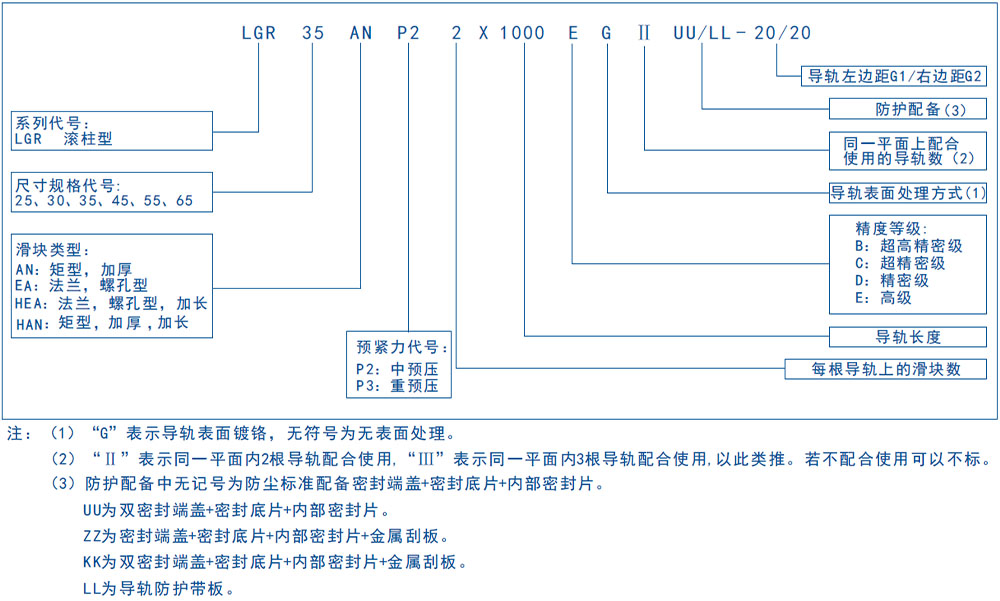

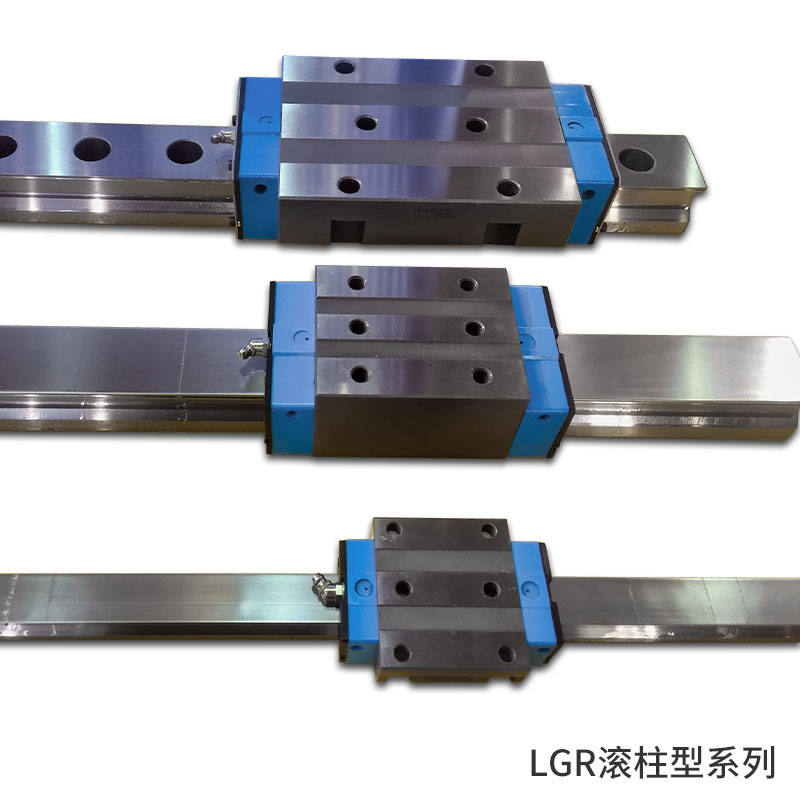

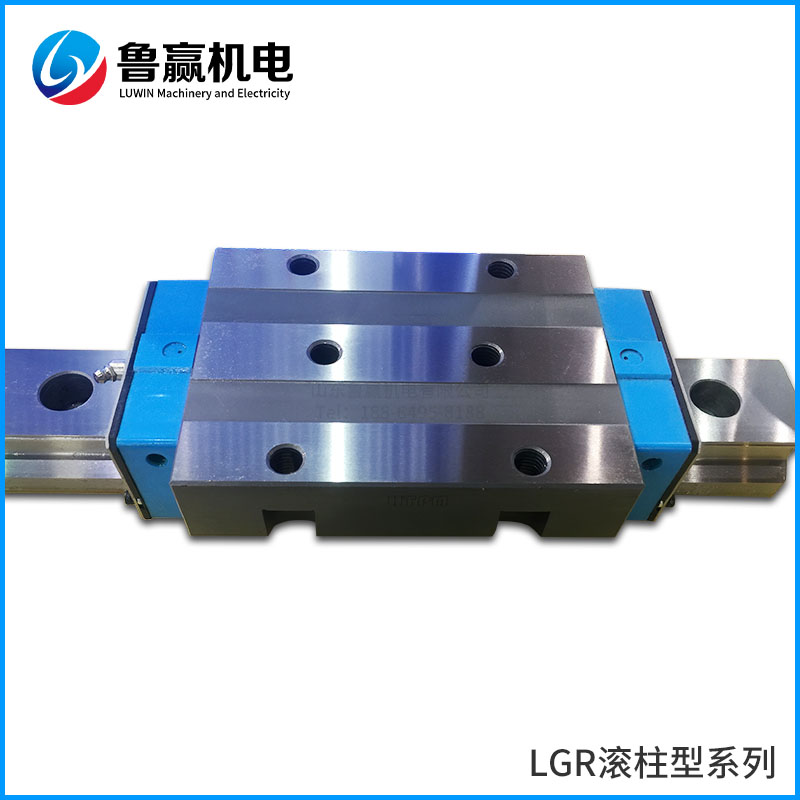

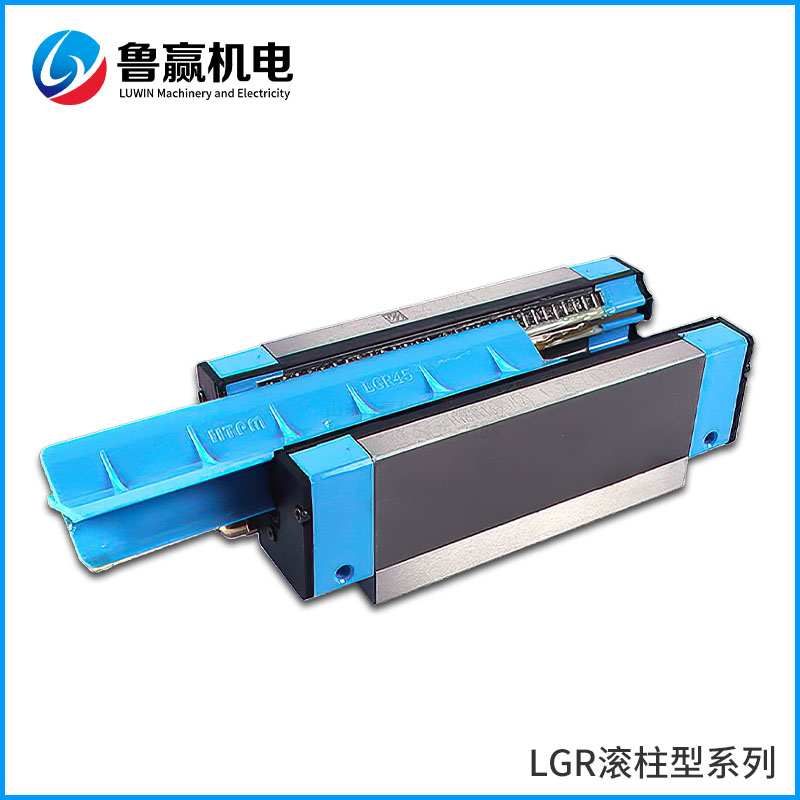

lgr-e 参数

基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 J2 P T S K M×L2 Q M×L3
LGR25EA 36 5.5 23.5 70 57×45 96.5 64.5 9.75 40 10 5.5 15.25 30.5 M8×10 6.8 M8×5.3
LGR25HEA 36 5.5 23.5 70 57×45 113 81 18 40 10 5.5 23.5 30.5 M8×10 6.8 M8×5.3
LGR30EA 42 6.5 31 90 72×52 109.5 71.5 9.75 44 10 6.3 16.75 35.5 M10×11 8.5 M10×5.5
LGR30HEA 42 6.5 31 90 72×52 134 96 22 44 10 6.3 29 35.5 M10×11 8.5 M10×5.5
LGR35EA 48 6.5 33 100 82×62 126 81 9.5 52 10 8 17.2 41.5 M10×13 8.5 M10×6
LGR35HEA 48 6.5 33 100 82×62 153 108 23 52 10 8 30.7 41.5 M10×13 8.5 M10×6
LGR45EA 60 9 37.5 120 100×80 155 105 12.5 60 15 9 18.8 51 M12×15 10.5 M12×9
LGR45HEA 60 9 37.5 120 100×80 190 140 30 60 15 9 36.3 51 M12×15 10.5 M12×9
LGR55EA 70 10 43.5 140 116×95 180 126 15.5 70 15 13 24.2 60 M14×18 12.5 M14×11.5
LGR55EA 70 10 43.5 140 116×95 234 180 42.5 70 15 13 51.2 60 M14×18 12.5 M14×11.5
LGR65EA 90 13 53.5 170 142×110 223 160 25 82 15 17 35 77 M16×23 12.5 M16×16.5
LGR65HEA 90 13 53.5 170 142×110 290 227 58.5 82 15 17 68.5 77 M16×23 12.5 M16×16.5

基本编号 导轨尺寸 基本额定
载荷
重 量
W1 H11 H12 F d×D×h G Lo
max
C
kgf
Co
kgf
滑块
kg
导轨
kg/m
LGR25EA 23 24 24.2 30 7×11×9 20 4000 2800 6100 0.73 3.17
LGR25HEA 23 24 24.2 30 7×11×9 20 4000 3450 7500 0.93 3.17
LGR30EA 28 28 28.2 40 9×14×12 20 4000 3900 7900 1.15 4.6
LGR30HEA 28 28 28.2 40 9×14×12 20 4000 4900 10600 1.56 4.6
LGR35EA 34 31 31.3 40 9×14×12 20 4000 5800 11200 1.74 6.3
LGR35HEA 34 31 31.3 40 9×14×12 20 4000 7400 15100 2.34 6.3
LGR45EA 45 38 38.3 52.5 14×20×17 22.5 4000 9200 18500 3.32 10.13
LGR45HEA 45 38 38.3 52.5 14×20×17 22.5 4000 11600 25000 4.47 10.13
LGR55EA 53 43.5 43.8 60 16×23×20 30 4000 14000 28100 5.53 13.5
LGR55HEA 53 43.5 43.8 60 16×23×20 30 4000 18700 40500 7.95 13.5
LGR65EA 63 55 55.3 75 18×26×22 35 4000 24800 49700 10.01 20.9
LGR65HEA 63 55 55.3 75 18×26×22 35 4000 32700 71100 14.59 20.9

注:H11为不带防护板尺寸;H12为带防护板尺寸。

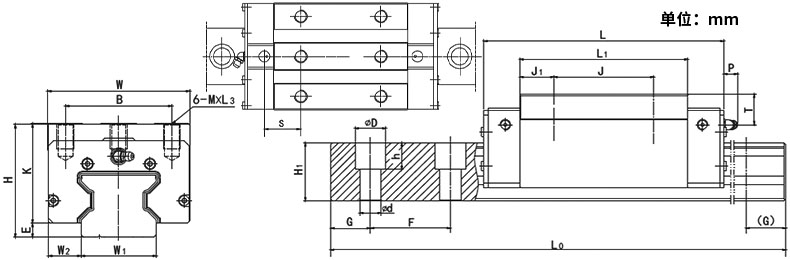

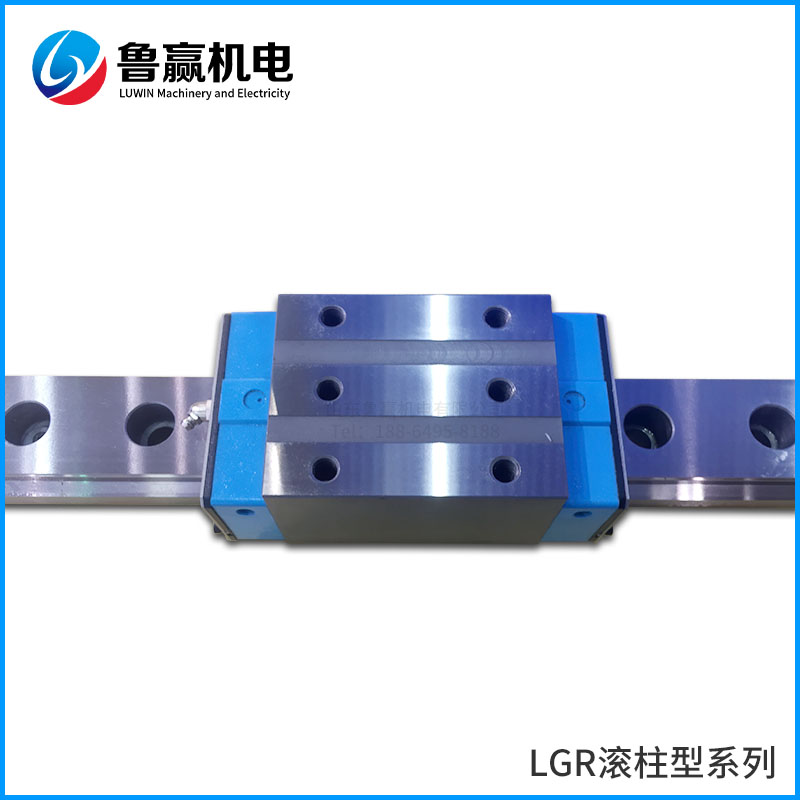

lgr-a 参数

基本编号 组合尺寸 组合尺寸
H E W2 W B×J L L1 J1 P T S K M×L3
LGR25AN 40 5.5 12.5 48 35×35 96.5 64.5 14.75 10 9.5 20.25 34.5 M6×9
LGR25HAN 40 5.5 12.5 48 35×50 113 81 15.5 10 9.5 21 34.5 M6×9
LGR30AN 45 6.5 16 60 40×40 109.5 71.5 15.75 10 9.3 22.75 38.5 M8×10
LGR30HAN 45 6.5 16 60 40×60 134 96 18 10 9.3 25 38.5 M8×10
LGR35AN 55 6.5 18 70 50×50 126 81 15.5 10 15 23.2 48.5 M8×12
LGR35HAN 55 6.5 18 70 50×72 153 108 18 10 15 25.7 48.5 M8×12
LGR45AN 70 9 20.5 86 60×60 155 105 22.5 15 19 28.8 61 M10×18
LGR45HAN 70 9 20.5 86 60×80 190 140 30 15 19 36.3 61 M10×18
LGR55AN 80 10 23.5 100 75×75 180 126 25.5 15 23 34.2 70 M12×18
LGR55HAN 80 10 23.5 100 75×95 234 180 42.5 15 23 51.2 70 M12×18
LGR65AN 90 13 31.5 126 76×70 223 160 45 15 17 55 77 M16×20
LGR65HAN 90 13 31.5 126 76×120 290 227 53.5 15 17 63.5 77 M16×20

基本编号 导轨尺寸 基本额定
载荷
重 量
W1 H11 H12 F d×D×h G Lo
max
C
kgf
Co
kgf
滑块
kg
导轨
kg/m
LGR25AN 23 24 24.2 30 7×11×9 20 4000 2800 6100 0.62 3.17
LGR25HAN 23 24 24.2 30 7×11×9 20 4000 3450 7500 0.77 3.17
LGR30AN 28 28 28.2 40 9×14×12 20 4000 3900 7900 0.91 4.6
LGR30HAN 28 28 28.2 40 9×14×12 20 4000 4900 10600 1.19 4.6
LGR35AN 34 31 31.3 40 9×14×12 20 4000 5800 11200 1.58 6.3
LGR35HAN 34 31 31.3 40 9×14×12 20 4000 7400 15100 2.04 6.3
LGR45AN 45 38 38.3 52.5 14×20×17 22.5 4000 9200 18500 3.14 10.13
LGR45HAN 45 38 38.3 52.5 14×20×17 22.5 4000 11600 25000 4.13 10.13
LGR55AN 53 43.5 43.8 60 16×23×20 30 4000 14000 28100 5.04 13.5
LGR55HAN 53 43.5 43.8 60 16×23×20 30 4000 18700 40500 7.1 13.5
LGR65AN 63 55 55.3 75 18×26×22 35 4000 24800 49700 7.35 20.9
LGR65HAN 63 55 55.3 75 18×26×22 35 4000 32700 71100 10.49 20.9

注:H11为不带防护板尺寸;H12为带防护板尺寸。
