IRSO台湾飞梭直线导轨分类

2020-03-01

IRSO台湾飞梭线性滑轨(直线导轨),是台湾飞梭精密股份有限公司研发制造的精密直线运动设备,其完美的设计和精良的做工受到广大用户的一致好评,今天我们就来一起了解下IRSO飞梭的产品分类:

SR标准型系列,它分为:SRH高组装型和SRS低组装型;

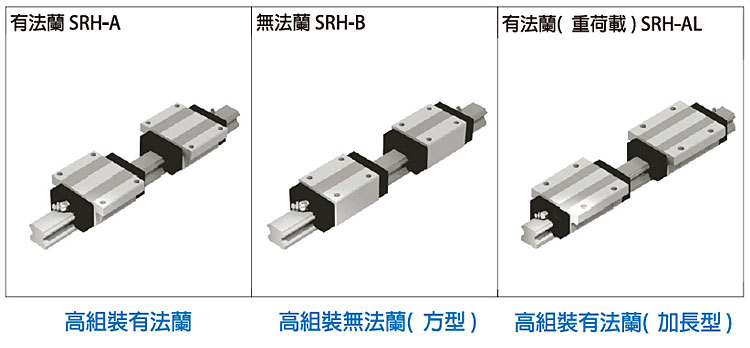

其中,SRH高组装型又分为SRH-A高组装有法兰型、SRH-B高组装无法兰型(方型)以及SRH-AL高组装加长有法兰型(重负荷),如图所示:

SRH分类

SRS低组装型分为SRS-B低组装无法兰型(标准型/方型,轻负荷)、SRS-BS低组装缩小(短型)无法兰型和SR-SBL低组装加长无法兰型(重负荷),如图所示:

SRS分类

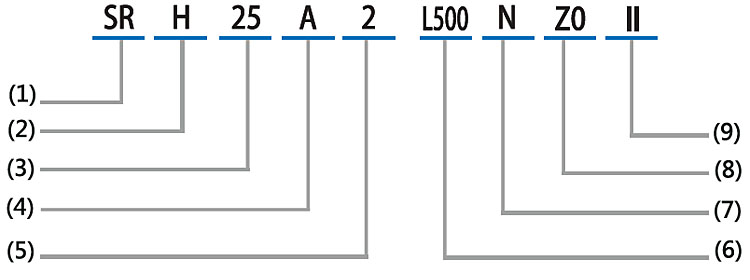

SR系列导轨命名规则:

SR命名规则

(1)公称型号 Specification Number

(2)滑块形式 Type code H:高组装;S:低组装。

(3)尺寸编号 Size 15、20、25、30、35、45。

(4)法兰形式 Flange type A:有法兰螺纹型;B:无法兰螺纹型。

(5)单支滑轨滑块数 Block no.per rail

(6)滑轨长度 Rail length

(7)精度等级 Precision N:普通级;H:高级;P:精密级;SP:超精密级;UP:超高精密级。

(8)预压 Preload ZF:微间隙(0)Z0:零间隙(0);Z1:轻预压(0~0.02C);Z2:中预压(0.02~0.05C);Z3:重预压(0.05~0.07)。

(9)单轴2只滑轨使用 Two rails per axis

MR(Mini)精密微型系列

MR(Mini)精密微型线性滑轨,具有独特设计、自润油棉、长效自润滑、高精度、低噪音、交货期短、性价比高、强固设计等特点,如图所示:

MR命名规则

MR系列导轨命名规则:

MR命名规则

(1)MRN 标准型系列/MRW宽幅型系列

(2)尺寸编号 Size 7、9、12、15。

(3)负荷形式 Type code N:标准型;L:加长型;S:缩短型。

(4)单支滑轨滑块数 Block no.per rail

(5)滑轨长度 Rail length

(6)精度等级 Precision N:普通级;H:高级;P:精密级。

(7)预压 Preload ZF:微间隙(0)Z0:零间隙(0);Z1:轻预压(0~0.02C)。

(8)单轴2只滑轨使用 Two rails per axis

SR、MR系列线性导轨是IRSO台湾飞梭线性导轨系列的常用型号,今天就跟大家一起了解SR、MR系列的大致分类,以及各型号的命名规则,希望大家通过这篇文章能够对IRSO系列线性导轨的选型有更好的认识!如果对产品选型有疑问,可以联系我们的客服人员,山东鲁赢机电服务热线:400-0635-502
