IRSO线性导轨的安装

2020-03-13

IRSO台湾飞梭系列线性导轨,SR BC/AC系列全封闭防尘,具有长效自润滑(选配自润油棉)、高精度低噪音、无尘室级(Clean room)、提升耐久性能(选配金属端盖)等特点;MR(Mini)精密微型线性滑轨,具有高精度、性价比高、强固设计、长效自润滑、低噪音、综合刚性获得提升等特色。下面就给大家介绍一下IRSO线性导轨的安装方法:

安装

安装面精度及清洁度至关重要

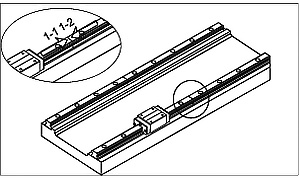

1-1 清除安装面污渍、粉尘及金属屑

1-2 检查安装面的加工精度

安装

旋紧螺丝的步骤

2-1 测试缩紧螺丝是否吻合

2-2 轻锁-确认直度-微调-再深锁

2-3 使用扭力扳手按顺序锁紧螺丝

安装

直度与平行度

3-1 使用虎钳夹紧使导轨贴紧垂直基准面

3-2 以基准侧导轨直度为基准安装从动侧使之平行

3-3 高精度安装可使用压板或固定螺丝,从侧边增加锁固

安装

安装工作平台

4-1 先大致将平台轻锁于滑块上

4-2 对角线顺序锁紧各个螺丝

4-3 轻推平台检查安装后平顺度

安装

导轨对接

5-1 请注意IRSO在两只对接导轨间的编号标示

5-2 不可不依标使用

5-3 先轻锁-用滑块测试顺畅度-再以扭力扳手锁紧

安装

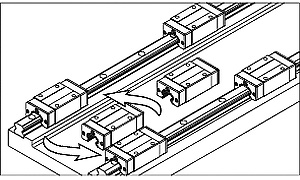

无预压力互换型滑块

6-1 订购IRSO微间隙(ZF)或零间隙(Z0)滑块

6-2 挂刷片(刮油片)对手感可能发生干涉现象,
但不会增加预压力

6-3 钢制加强端盖(选购)

IRSO线性导轨(滑轨)的安装方法和安装步骤就为大家介绍到这里吧,希望对大家有所帮助,山东鲁赢机电为您提供直线运动设备的最优解决方案!合作共赢,是我们的服务理念!服务热线:400-0635-502
