WON 直线导轨简介(一)

2020-04-06

WON 直线导轨

直线导轨特点

WON 直线导轨是钢球或滚柱的滚动体在滑块与滑轨之间做无限循环运动的直线运动轴承。在承受高负载、高刚性、四方向等负载的情况下保持平滑的滚动,直线导轨的自动调心能力吸收安装面的装配误差,提升了安装后的精度。极小的摩擦力和磨耗能长时间维持精度,在高速运行中实现稳定而顺畅的滚动。

直线导轨优点

(1)定位精度高:速度影响的摩擦系数极小, 尤其静摩擦力与动摩擦力的差距很小因此在微量进给时的应答性也非常好, 完全可以实现高精度定位。

(2)维持长时间稳定的精度:理想的力学结构设计, 滚动摩擦系数的最小化、摩擦接触面的磨耗最低可以长时间维持行走精度。

(3)通过施加预压可调节间隙和提高刚性:利用钢球或滚柱可调节间隙, 施加预压可提高刚性。

(4)润滑结构简单:润滑容易, 注入润滑脂或润滑油即可维护。

(5)装备的小型化及节能效果:高刚性, 可承受高负载的同时摩擦阻力小, 实现机械小型化、高速化设计, 节能效果大。

直线导轨种类

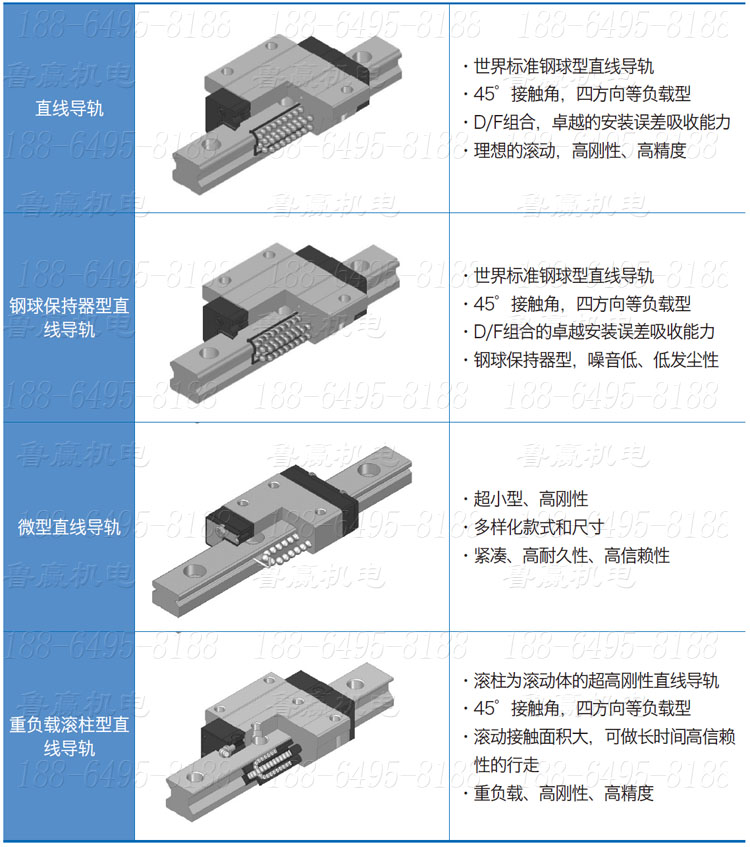

WON ST 提供超小型的微型导轨至标准的钢球型直线导轨、低噪音直线导轨、超高刚性的滚柱式直线 导轨等多样化的直线导轨。根据使用环境提供不同系列的产品,可根据用途选用最佳的直线导轨。

直线导轨的种类

直线导轨的选定

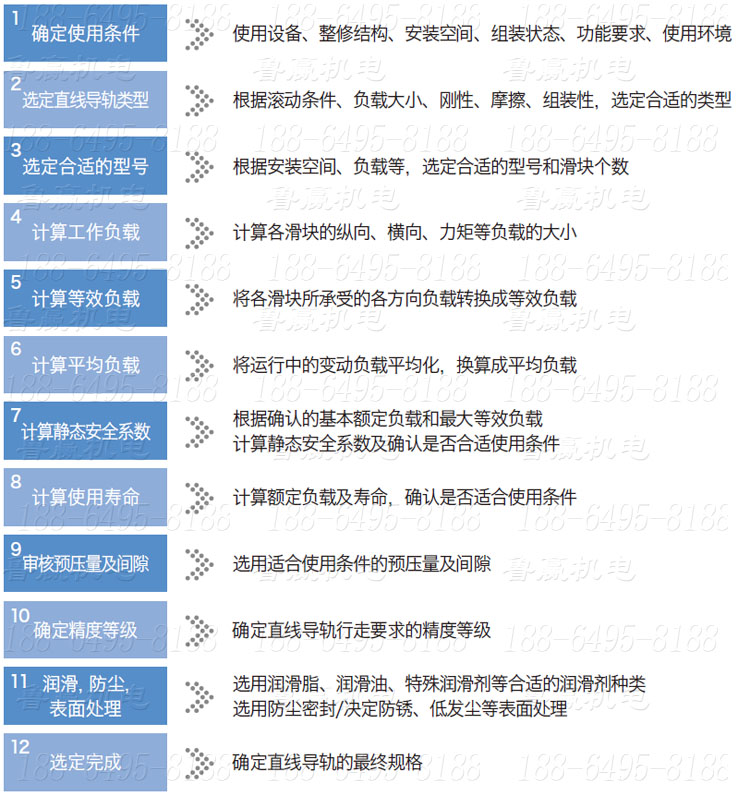

选定直线导轨时,请先仔细了解要求内容后,从最重要的项目开始依次选定适合使用条件的直线导轨。

直线导轨的选定

直线导轨的分类类与特点

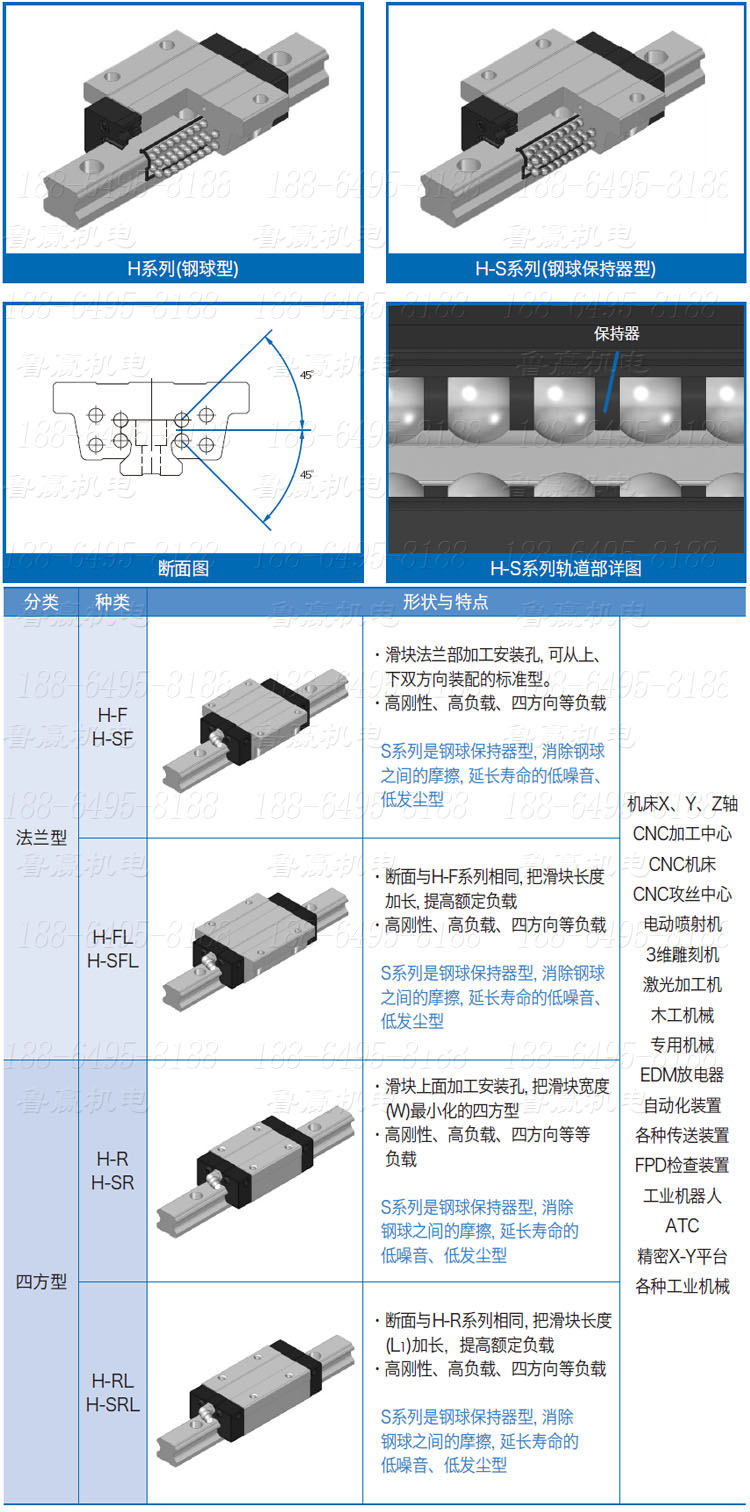

H 高组装系列

H 高组装系列

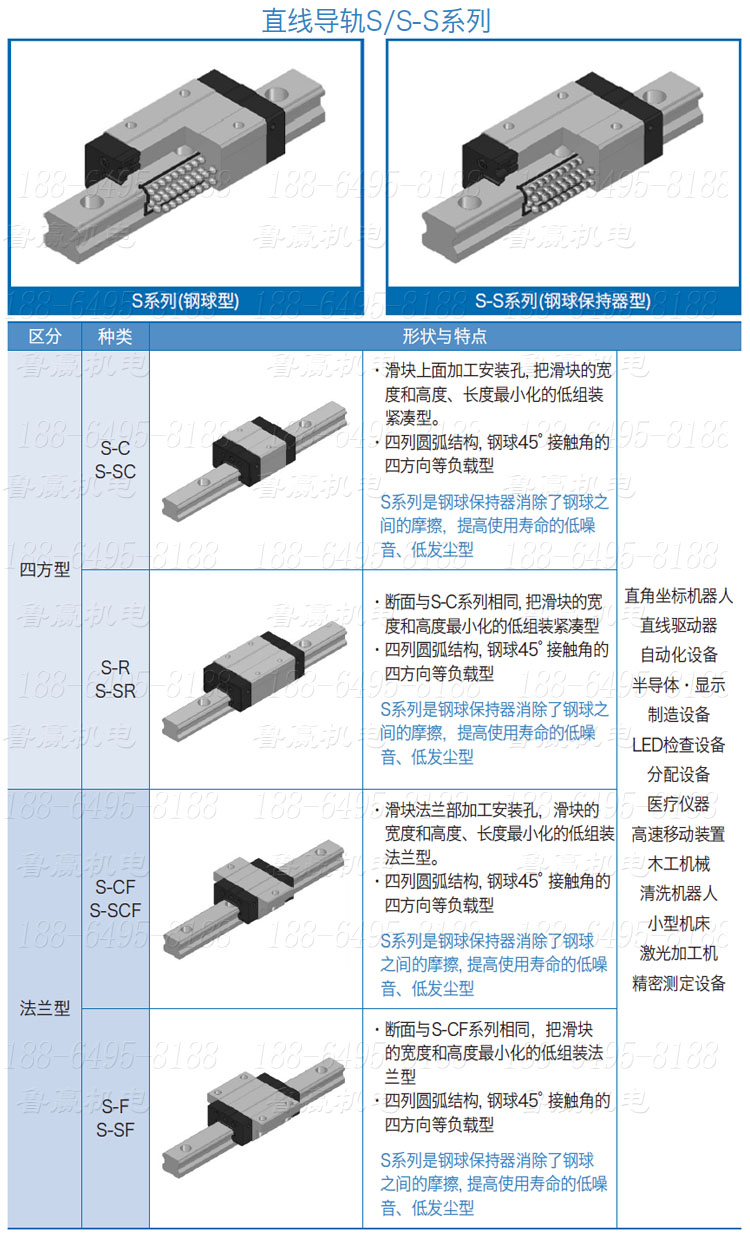

S 低组装系列

S 低组装系列

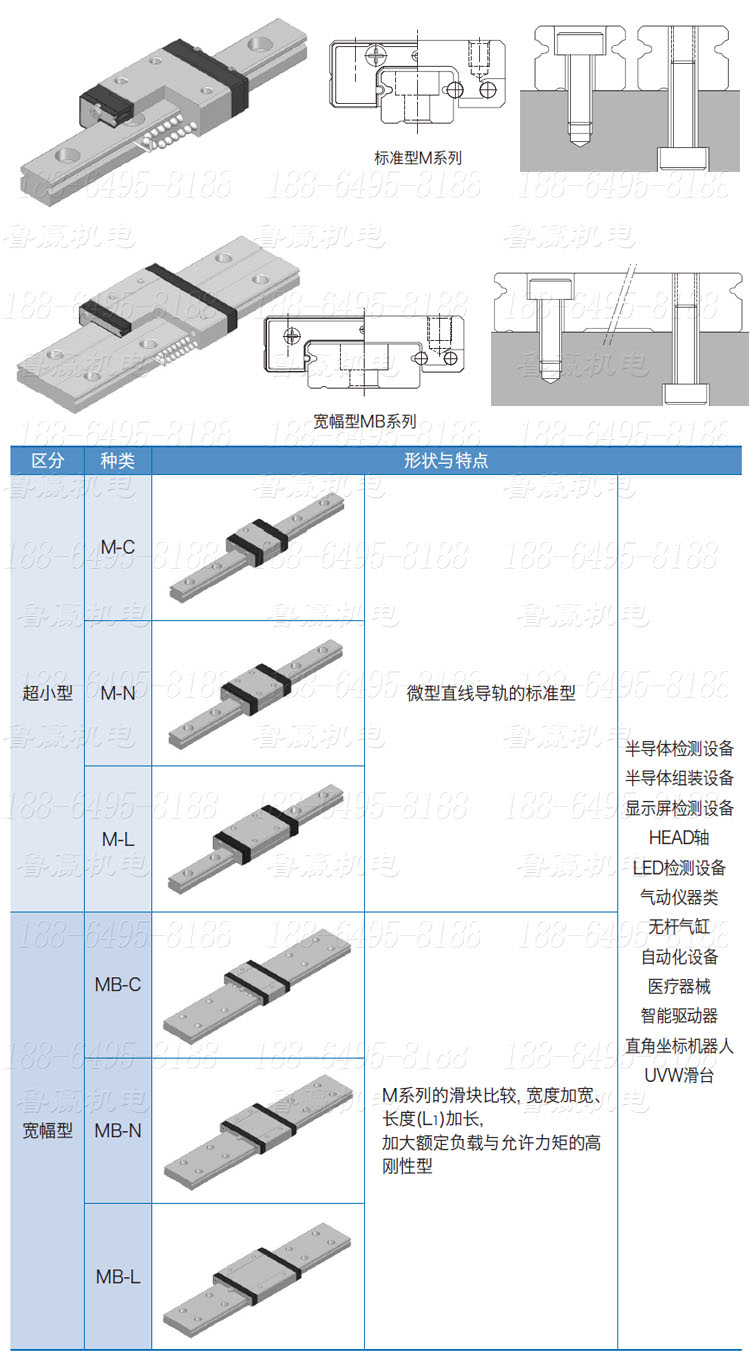

M 微小型系列

M 微小型系列

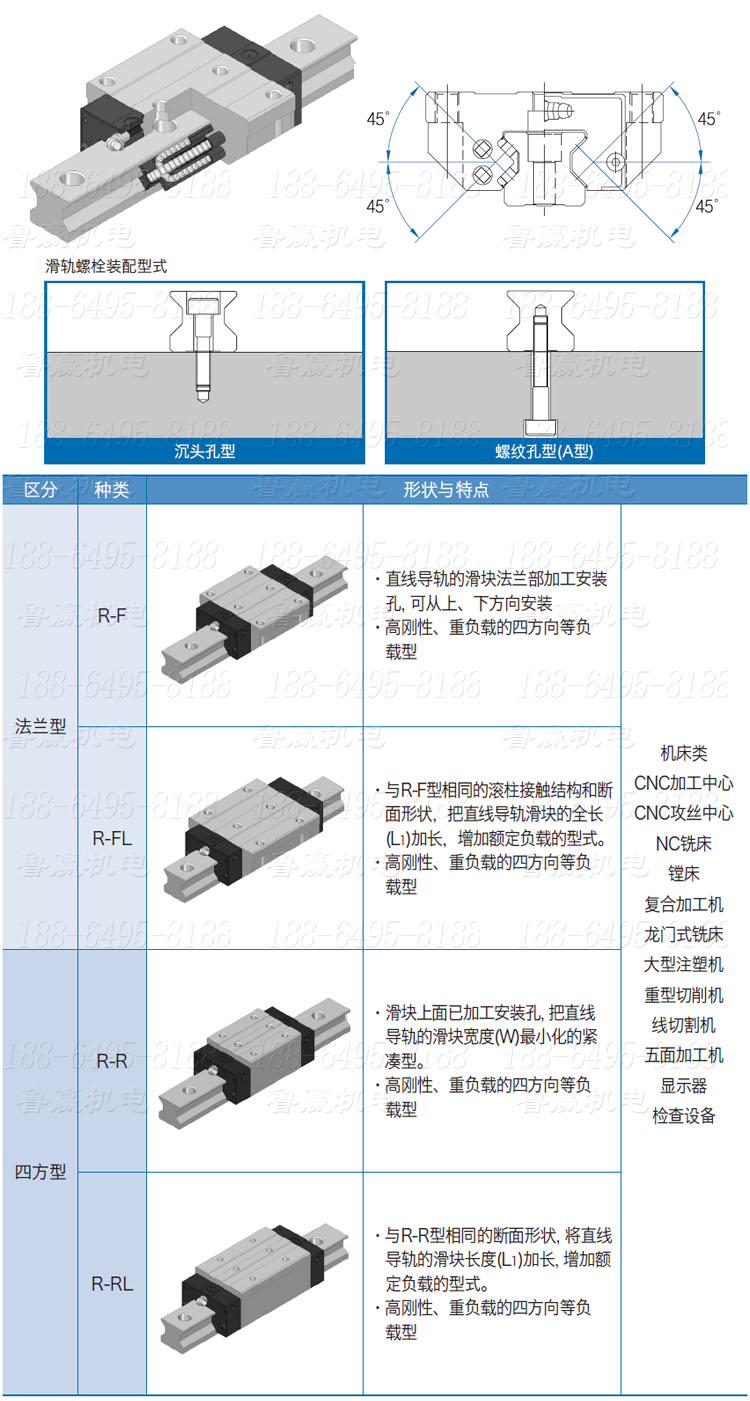

R 滚柱型系列

R 滚柱型系列

这篇文章,跟大家一起了解了WON 直线导轨的分类特点,下篇文章我们将一起学习了解WON 直线导轨的其它知识!
