FF系列选型表

选
型
表
·
H
I
W
I
N

选
型
表
·
T
H
K

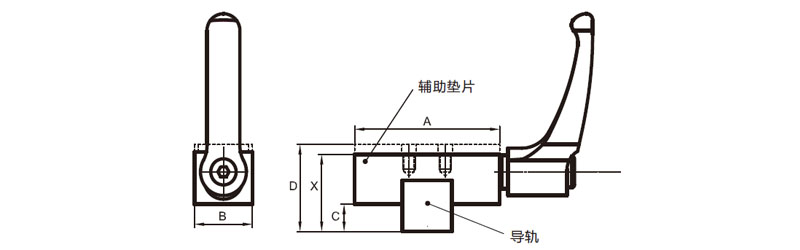

本表以导轨为例，如需适配其他品牌导轨，请参考本表或者联系我们。

导轨系列	导轨尺寸	滑块类别	规格	垫片	安装尺寸
导轨系列	导轨尺寸	滑块类别	规格	垫片	A	B	C	D	X

HG/QH	15	HGH15/QHH15	FF1501A	PFF-15-4	47	25	6	28	24
HG/QH	15	HGL15/HGW15/QHW15	FF1501A	-	47	25	6	24	24
HG/QH	20	HGH20/HGE20/QHH20/QHW20	FF2001A	-	60	28	8	30	30
HG/QH	25	HGH25/QHH25	FF2501A	PFF-25-4	70	32	10	40	36
HG/QH	25	HGL25/HGW25/QHW25	FF2501A	-	70	32	10	36	36
HG/QH	30	HGH30/QHH30	FF3001A	PFF-30-3	90	45	10	45	42
HG/QH	30	HGL30/HGW30/QHW30	FF3001A	-	90	45	10	42	42
HG/QH	35	HGH35/QHH35	FF3501A	PFF-35-7	100	47	13	55	48
HG/QH	35	HGL35/HGW35/QHW35	FF3501A	-	100	47	13	48	48
HG/QH	45	HGH45/QHH45	FF4501A	PFF-45-10	130	47	17	70	60
HG/QH	45	HGL45/HGW45/QHW45	FF4501A	-	130	47	17	60	60
EG/QE	15	EGH15/EGW15/QEH15/QEW15	FF1501A	PFF-15-3	47	25	3.5	24	21
EG/QE	20	EGH20/EGW20/QEH20/QEW20	FF2001A	-	60	28	6	28	28
EG/QE	25	EGH25/EGW25/QEH25/QEW25	FF2501A	PFF-25-1	70	32	6	33	32
EG/QE	30	EGH30/EGW30/QEH30/QEW30	FF3001A	PFF-30-3	90	45	7	42	39
EG/QE	35	EGH35/EGW35/QEH35/QEW35	FF3501A	PFF-35-2	90	45	7	42	39
RG/QR	15	RGH15	FF1501A	PFF-15-3	47	25	7.5	28	25
RG/QR	20	RGH20/QRH20	FF2001A	PFF-20-1	60	28	12	34	33
RG/QR	25	RGH25/QRH25	FF2501A	PFF-25-3	70	32	12	40	37
RG/QR	30	RGH30/QRH30	FF3001A	PFF-30-1	90	45	12	45	44
RG/QR	35	RGH35/QRH35	FF3501A	PFF-35-6	100	47	15	55	49
RG/QR	45	RGH45/QRH45	FF4501A	PFF-45-10	130	47	17	70	60

本表以THK导轨为例，如需适配其他品牌导轨，请参考本表或者联系我们。

导轨系列	导轨尺寸	滑块类别	规格	垫片	安装尺寸
导轨系列	导轨尺寸	滑块类别	规格	垫片	A	B	C	D	X

HSR	15	R/RM/YR/YRM	FF1501A	PFF-15-4	47	25	6	28	24
HSR	15	A/AM/B/BM	FF1501A	-	47	25	6	24	24
HSR	25	R/RM/LR/LRM/YR/YRM	FF2501A	PFF-25-4	70	32	10	40	36
HSR	25	A/AM/LA/LAM/CA/CAM/HA/HAM B/BM/LB/LBM/CB/CBM/HB/HBM	FF2501A	-	70	32	10	36	36
HSR	30	R/RM/LR/LRM/YR/YRM	FF3001A	PFF-30-3	90	45	10	45	42
HSR	30	A/AM/LA/LAM/CA/CAM/HA/HAM B/BM/LB/LBM/CB/CBM/HB/HBM	FF3001A	-	90	45	10	42	42
HSR	35	R/RM/LR/LRM/YR/YRM	FF3501A	PFF-35-7	100	47	13	55	48
HSR	35	A/AM/LA/LAM/CA/CAM/HA/HAM B/BM/LB/LBM/CB/CBM/HB/HBM	FF3501A	-	100	47	13	48	48
SHS	15	C/LC/V/LV	FF1501A	PFF-15-2	47	25	4	24	22
SHS	15	R	FF1501A	PFF-15-6	47	25	4	28	22
SHS	20	C/LC/V/LV	FF2001A	PFF-20-1	60	28	7	30	29
SHS	25	C/LC/V/LV	FF2501A	PFF-25-2	70	32	8	36	34
SHS	25	R/LR	FF2501A	PFF-25-6	90	45	7	42	39
SHS	30	C/LC/V/LV	FF3001A	PFF-30-3	90	45	7	42	39
SHS	30	R/LR	FF3001A	PFF-30-6	90	45	7	45	39
SHS	35	C/LC/V/LV	FF3501A	PFF-35-3	100	47	10	48	45
SHS	35	R/LR	FF3501A	PFF-35-10	100	47	10	55	45
SSR	15	XW/XWM/XV/XVM/XTB	FF1501A	PFF-15-3	47	25	3.5	24	21
SSR	20	XW/XWM/XV/XVM/XTB	FF2001A	-	60	28	6	28	28
SSR	25	XW/XWM/XV/XVM/XTB	FF2501A	PFF-25-1	70	32	6	33	32
SSR	30	XW/XWM	FF3001A	PFF-30-3	90	45	7	42	39
SSR	35	XW	FF3501A	PFF-35-2	100	47	11.5	48	46
SR	15	V/VM/WM/SB/SBM TB/TBM/MSV/MSW	FF1501A	PFF-15-3	47	25	3.5	24	21
SR	20	V/VM/WM/SB/SBM TB/TBM/MSV/MSW	FF2001A	-	60	28	6	28	28
SR	25	V/VM/WM/SB/SBM/TB/TBM	FF2501A	PFF-25-1	70	32	6	33	32
SR	30	V/VM/WM/SB/SBM/TB/TBM	FF3001A	PFF-30-3	90	45	7	42	39
SR	35	V/VM/WM/SB/SBM/TB/TBM	FF3501A	PFF-35-2	100	47	11.5	48	46
NR NRS	30	R/LR/A/LA/B/LB	FF3001A	PFF-30-1	90	45	5	38	37
NR NRS	35	R/LR/A/LA/B/LB	FF3501A	PFF-35-1	100	47	8.5	44	43
SVR SVS	30	R/LR/C/LC	FF3001A	PFF-30-1	90	45	5	38	37
SVR SVS	35	R/LR/C/LC	FF3501A	PFF-35-1	100	47	8.5	44	43
SRG	25	R/LR	FF2501A	PFF-25-3	70	32	11	40	37
SRG	30	C/LC	FF3001A	-	90	45	10	42	42
SRG	30	R/LR	FF3001A	PFF-30-3	90	45	10	42	42
SRG	35	R/LR	FF3501A	PFF-35-6	100	47	14	55	49
