FP3501RG
LOADING IMAGES
-
产品用途：
- 可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。

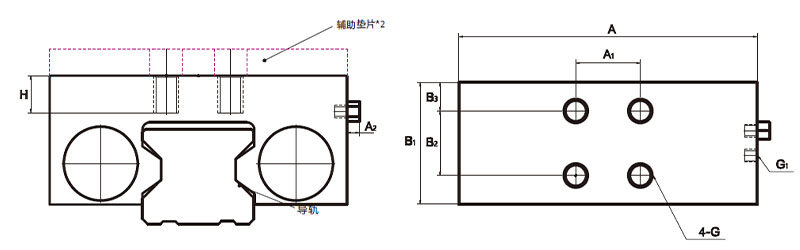

单位:mm
| 型号 | A | A1 | A2 | B1 | B2 | B3 | G | G1 气 压连接 |
H | 保持力 *1N |
质量 Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FP3001RG | 90 | 22 | 5 | 45 | 22 | 11.5 | M8 | M5 | 9 | 1600 | 1.7 |
| FP3501RG | 109 | 24 | 5 | 52 | 24 | 14 | M8 | M5 | 10 | 1900 | 1.9 |
| FP4501RG | 120 | 26 | 5 | 52 | 26 | 13 | M10 | M5 | 15 | 2050 | 2.6 |
| FP5501RG | 128 | 30 | 5 | 52 | 30 | 11 | M10 | M5 | 15 | 2050 | 2.7 |
| FP6501RG | 138 | 30 | 5 | 52 | 30 | 11 | M10 | M5 | 20 | 2050 | 2.9 |
*1：压强为0.6MPa时的值。
*2：通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
