HK1501A
LOADING IMAGES
-
产品用途：

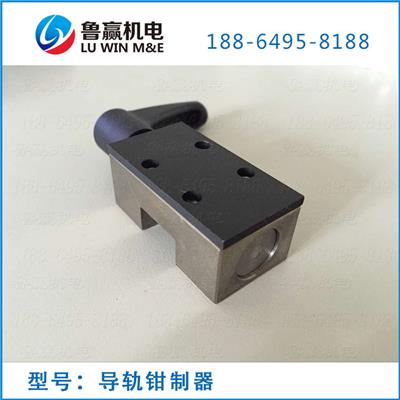

- 可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
| Type | 参数 |
|---|
| A | 47 | |
| A1 | 17 | |
| A2 | 33.5 | |
| A3 | 30.5 | |
| B | 24 | |
| B1 | 17 | |
| B2 | 4 | |
| G | M4 | |
| H | 5 | |
| H1 | 12.5 | |
| L | 44 | |
| 紧固扭矩N.m | 5 | |
| 夹紧力(*1)N | 1200 | |
| 质量Kg | 0.14 |
*1：按照所示的紧固扭矩拧紧后的值。
*2：通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
