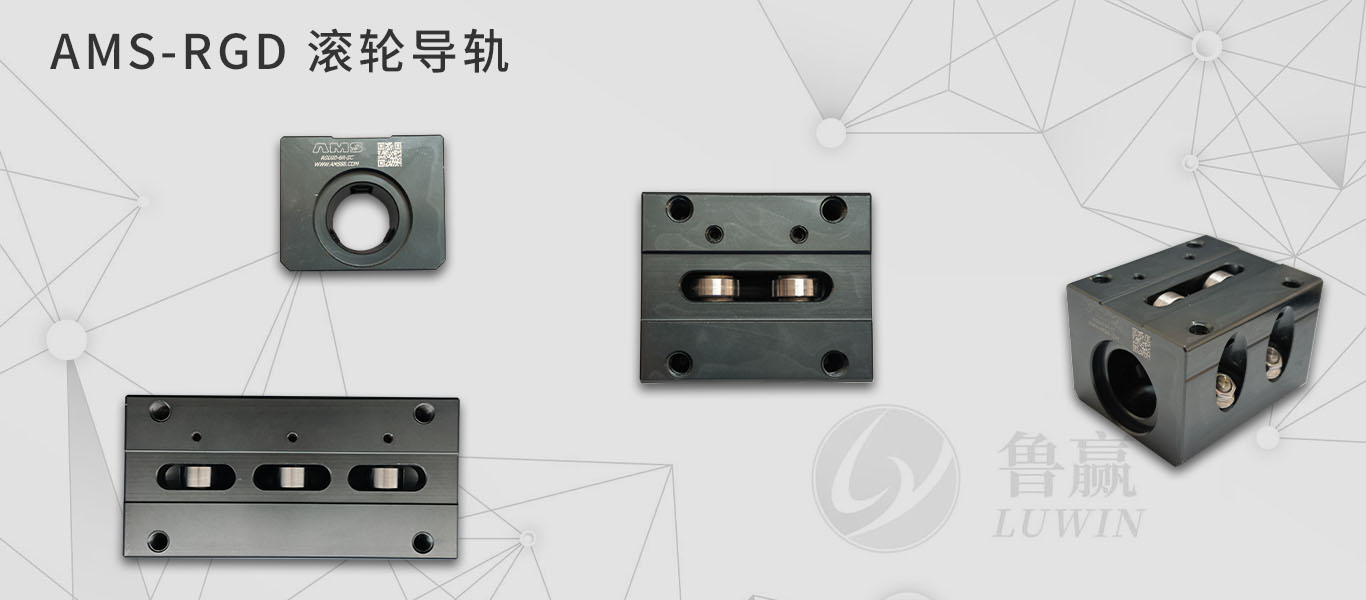

AMS RGD 滚轮导轨

AMS RGD 滚轮导轨说明

亚母斯 RGD 系列滚轮导轨具有许多与普通直线轴承不同的特点：

1.首先，它具有比普通直线轴承更高的负载能力。（特殊订单下，我们可以提供比数据表中高1.5倍负载的产品。）

2.在高速行驶时，噪音非常低。

3.可以在粉尘、颗粒、喷射环境中使用。

4.无需添加润滑油，即可使用

5.可适用多种材料。

注：本系列产品推荐两根导轨并列、搭配4个滑块使用，具有佳的负载和稳定性。

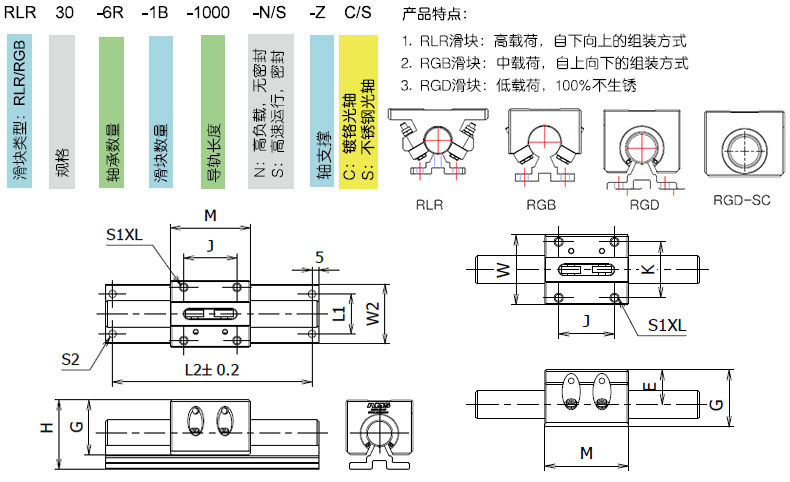

产品类型及特点：

公称型号	产品材质	自动调整功能	生产滑块规格	产品特点
RLR	AL6063	YES	20/25/30 35/40/50	RLR产品是重负载荷重，固定方式是从下部到上部固定方式， 组装部分加工为通孔。
RGB	AL6063	NO	20/25/30 35/40/50	RGB产品是轻负载荷重，采用从上到下组装方式， 组装部分加工成螺纹孔。
RGD RGD-SC	AL6063	NO	16/20/25 30/40	RGD产品是低负载产品，采用从上到下组装方式， 轴承材质为不锈钢，不生锈。

RGD 系列产品参数：

单位：mm

公称型号	RGD 滑块尺寸表
	W	G	M	S1-L		E	J	K	C Kgf	Co kgf	滑块 重量 Kg	H	L1	L2	S2	W2	导轨 重量 Kg/m
RGD16-6R-SC/OP	45	36	50	M5*10		22	34	36	72	25	0.21	47	30	150	5.5	45	2.6
RGD20-6R-SC/OP	50	41	60	M6*12		25	40	40	97	33	0.21	52	30	200	6.6	55	3.6
RGD25-6R-SC/OP	60	48	70	M8*16		30	50	46	150	55	0.31	63	35	200	6.6	60	5.4
RGD30-6R-SC/OP	68	54	80	M8*16		33	58	54	230	120	0.4	70	40	200	9	65	7.5
RGD35-6R-SC/OP	90	70	86	M8*16		34	55	55	320	140	0.56	80	45	200	9	65	10
RGD40-6R-SC/OP	86	75	96	M10*20		45	60	76	370	160	0.74	95	55	200	9	75	13

负荷是参考数值，1N=0.102kgf

1.滑块间隙公差是0.1mm，如需其他公差请联系本公司工作人员。

3.安装方式：请参考产品电子样本书安装指南。
