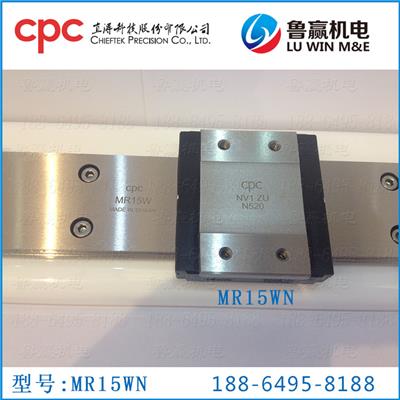

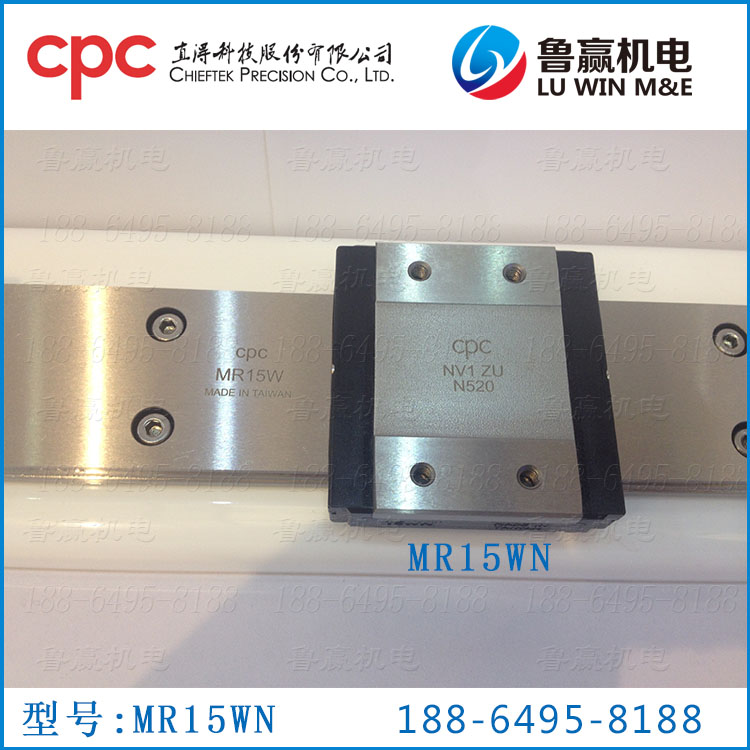

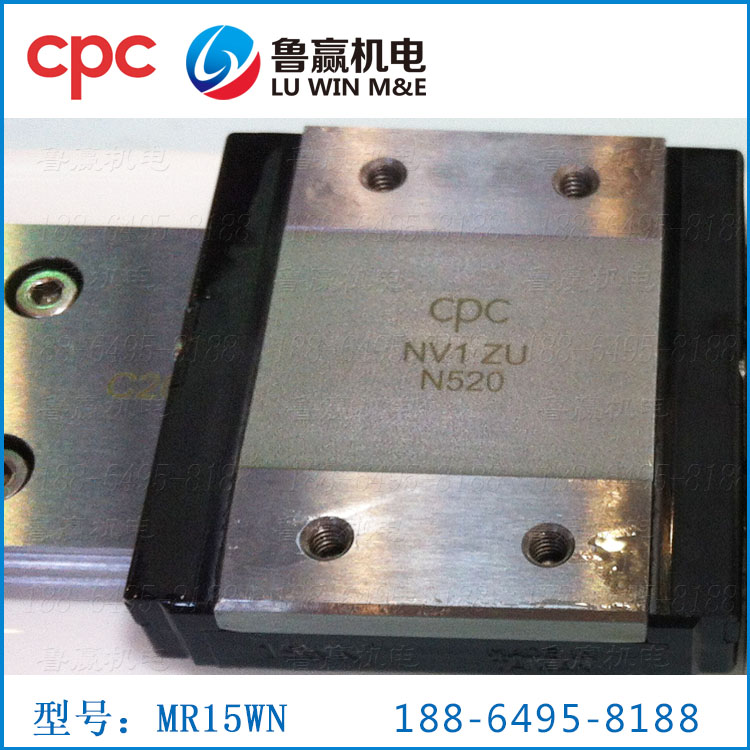

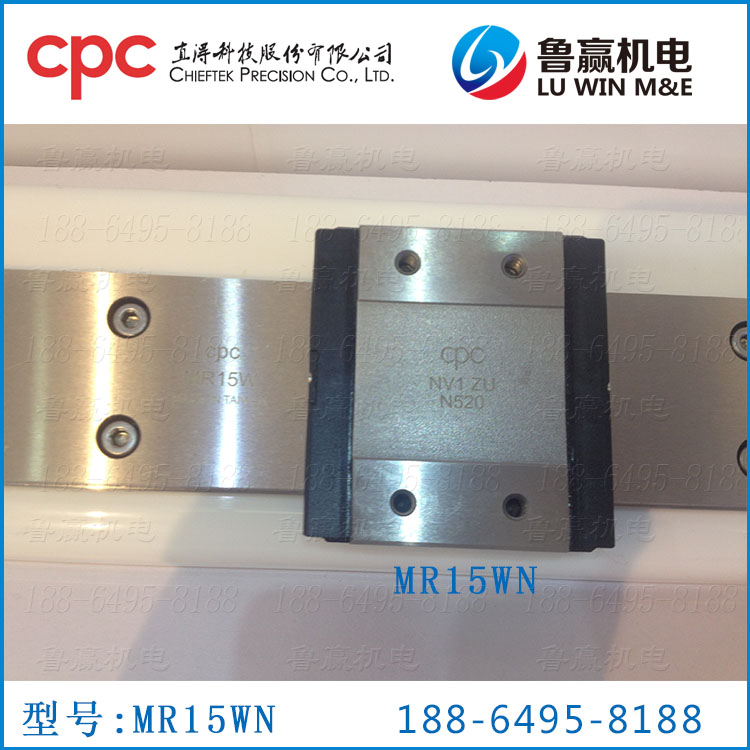

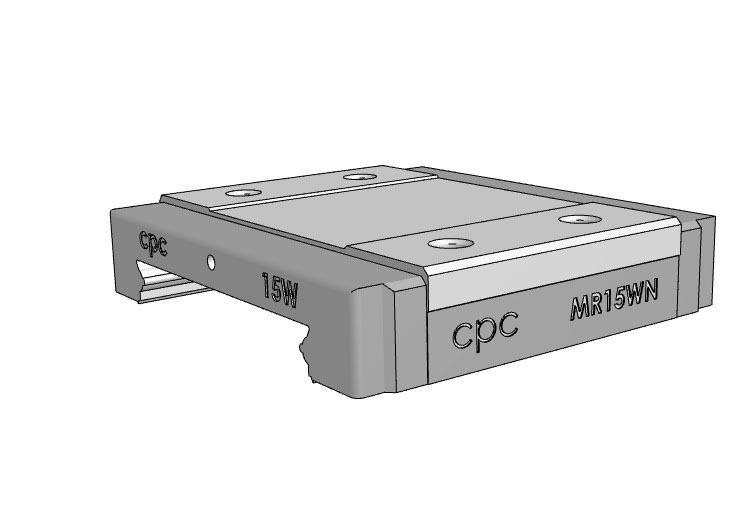

MR15WN(SU/ZU)

loading
LOADING IMAGES
mr15wn mr15wn mr15wn mr15wn mr15wn

命名规则

产品参数

产品特性

选用流程

PDF产品书

MR系列命名规则


命名规则

尺寸规格

mr参数图
类别 参数
组合
尺寸
H 16
W2 9
滑轨
尺寸
W1 42
H1 9.5
P 40
P3 23
D×d×g1 8×4.5×4.5
滑座
尺寸
(mm)
W 60
L 55.3
L1 38.5
h2 12.3
P1 20
P2 45
M×g2 M4×4.5
Φ 1.8
S 3.3
T 4.5
额定
负荷
(N)
C100B(dyn) 5065
C0(stat) 8385

扭矩
(Nm)
Mr0 171.1
Mp0 45.7
My0 45.7
重量 滑座(g) 137
滑轨(g/m) 2818

产品特性

cpc 直得科技股份有限公司于2000年开始微型线性滑轨之生产,微型化之直线运动零组件首先应用在精密测量、检测仪器上。近年来受全球化半导体机械设备产业、电子产业及其周边产业的蓬勃发展迅速成长,因此在产品微小化、高密度之功能要求下,身为关键机械零组件之线性滑轨亦趋于微小化,并且广泛应用在半导体设备、小型工作机械、机械取放臂、夹治具、消费性 OA 产品、高价位电脑周边机械等范围,实为促进现代科技发展之必须。

防尘设计

SS系列-端面密封片

标准配备之端面密封片设计,可有效构成密闭防尘,提高产品寿命,并减低润滑液损耗,确保长时间润效果。特殊设计之密封唇,能兼顾低摩擦力,不影响运行顺畅度。

ZZ系列-端面密封片及储油块

于滑座两端有密闭式润滑注油设计,可经由钢珠循环时将润滑油带到导轨道面,达到润滑的效果。内藏式储油块提供设计时选用,更可确保长期运行之润滑效果,降低保养负担,于短行程运行时可展现极佳的润滑能力。

SU系列-端面、底面密封片

除标准匹配之端面密封片外,新设计之润滑座增加底面密封片,可防止异物由滑座下方进入滚珠执运行轨道,延长滑座寿命。(新设计建议优先选购)

ZU系列-端面、底面密封片及储油块

新设计之地面密封片可防止润滑油脂由滑座下方溢出,再安装内建式储油块,更加省油、延长再润滑周期的效果。(新设计建议优先选购)

EE系列-端面封片及加强片

采用不锈钢加强片,以全罩式设计将滑块两端塑料端盖完全的包裹住,并使用不锈钢螺丝在滑座钢体上方及下方锁固,强化端盖刚性及包覆性,以承受更快的运行速度;且加强片与滑轨间采间隙密封设计,使得不锈钢加强片亦具备刮刷片的功能。运行速度Vmax=5m/s,amax=300m/s2(无预压时,可以达到60m/s2

EZ系列-端面密封片、加强片及储油块

滑座两端内建式储油块符合环保需求与降低保养成本。

EU系列-端面、不锈钢底面密封片及加强片

不锈钢底面密封片的防护使EU系列之滑座可防止异物从底部冲击、破坏滑座。因此此系列的滑座拥有全系列至最佳防护能力,建议在有高铁屑的环境下使用。

UZ系列-端面、不锈钢底面密封片、加强片及储油块

储油块可提供高刚性滑座更佳的润滑能力与储油能力,减少再润滑时间。

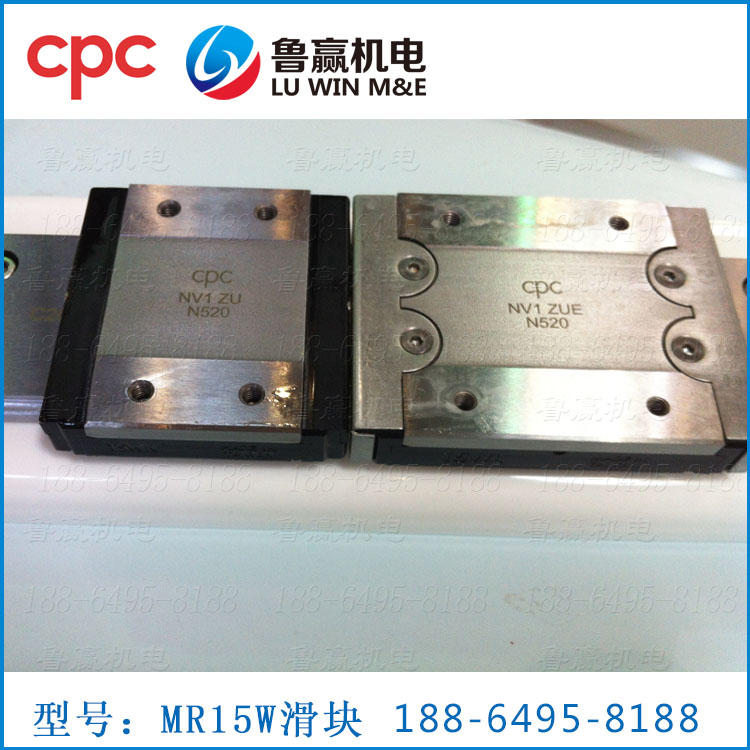

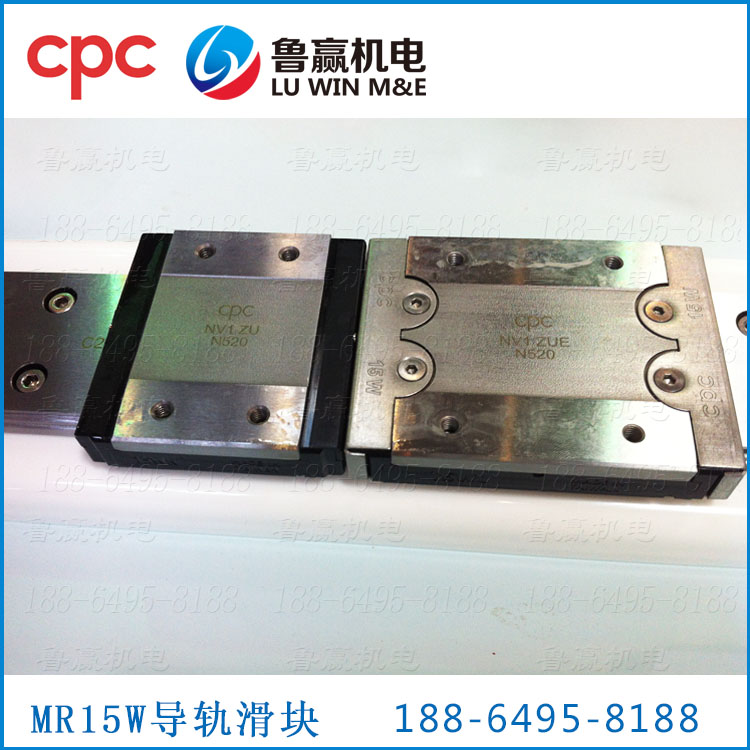

SUE系列-端面、底面密封片及加强片

一体成型的底面密封片加强了滑座底面防尘能力,不锈钢加强片可以防止坚硬物体从端面撞击塑料端盖,防尘效果为全系列之最佳。(新设计建议优先选购)

ZUE系列-端面、底面密封片、加强片及储油块

滑座两端内建式储油块符合环保需求与降低保养成本。

特殊设计

塑料件倒扣设计强化结合机构

可承受更高的运行速度设计;当滑块运行时,其塑料端盖不断承受钢珠循环回流转向时所产生的冲击力,且运行速度越快冲击力越大;在考量自动化设计高速运行场合需求越来越多,因此 cpc 于微型系列产品设计了塑料件倒钩设计来强化结合机构。
适用于:高速皮带驱动机构、高速移载设计使用、站与站之间自动化连结使用。

高负荷、高扭矩功能

MR微型滚珠线性滑轨系列采用二列式滚珠循环设计,滚珠轨道设计采用歌德式结构,其接触角为45度,以达到四方向等负荷之效果;并在有限空间限制下,采用较大尺寸钢珠以及更大轨道轮廓接触面设计,以提高负荷能力,充分展现高负荷、高扭矩功能。在相同尺寸下, cpc 滑轨比其它滑轨产品的钢珠,有更大的轨道轮廓接触面积。

回流道特殊设计

M钢珠回流孔及回流道由全密封式塑料框架及塑料盖构成,结构简单,可大幅度减少钢珠与金属接触的面积及碰撞机会,有效达到低噪音运行效果。回流道内藏特殊设计之储油譲槽,可延长润滑周期。

线性导轨选用流程

1.使用条件的确定

计算线性导轨负荷大小的必要条件

安装部位空间

尺寸(跨距、滑块个数、导轨支数)

使用配置(水平、垂直、倾斜、壁挂等)

工作负荷大小、方向、位置

使用频率(负荷周期)

运行速度,加速度

需求寿命

精度要求

使用环境

2.型号的选用

选择适合的形式与尺寸

一般使用的线性导轨型号与适用的滚珠丝杆轴径相近

3.工作负荷的计算

计算滑块负荷的大小

4.等效负荷的计算

将各滑块所承受的各方向负荷转换成等效负荷

5.静安全系数的验算

以基本额定静负荷与最大的等效负荷验算静安全系数

6.静安全系数的判断

如不符合条件,请返回重新选择

7.平均负荷的计算

将运行中的变动负荷平均化,换算成平均负荷

8.使用寿命的验算

根据寿命计算式计算出行走距离或时间

9.与需求寿命比较

如不符合条件,请返回重新选择

10.刚性的确认

选用预压等级

决定固定方法

决定安装部位的刚性

11.精度的确定

选用精度等级

安装面的精度

12.润滑与防尘的选用

润滑剂种类(润滑脂、润滑油、特殊润滑剂)

润滑方法(手动或强制润滑)

防尘配备

选用完成
