工作台

A形式

A示意图

B形式

B示意图

C形式

C示意图

PDF产品书

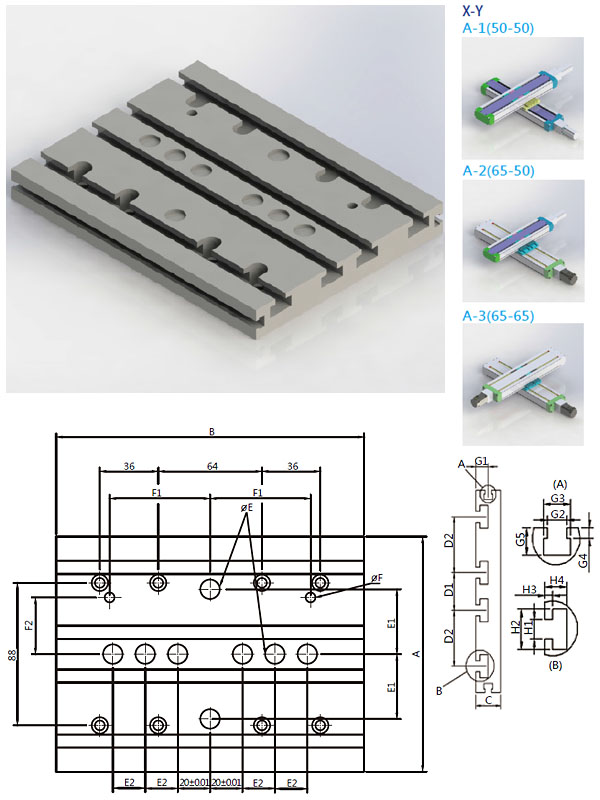

A形式工作台参数

工作台
参数 GR50 GR65
A 110 145
B 155 190
C 18 20
D1 20 27
D2 20 40
φE φ9-2.1深 φ12-2.1深
E1 - 40
E2 20 20
φF φ5-10深 φ6-12深
F1±0.01 46.0 62.0
F2±0.01 42 35
G1 9 10
G2 5.2 5.2
G3 7.3 7.3
G4 2.5 2.5
G5 4.8 6.6
H1 6 8
H2 12.0 16.5
H3 3.5 3.5
H4 9.5 10.5
选用
型号
A-1
-
A-2
A-3

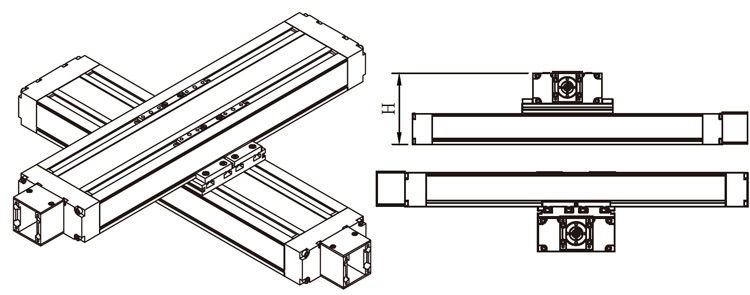

A系列工作台结构示意图

工作台
工作台形式 H
Type No.
GR-A系列 GR65-65 149
GR65-50 134
GR50-50 116

B形式工作台参数

工作台
Type B-1 B-2 B-3
NO. GR
65-65
GR
65-50
GR
50-50
A 145 145 110
B 190 190 155
C 220 226 180.5
D 45 45 20
E 31.2 41.1 16.25
F 90 90 72.5
T 10 10 10
P1 40 40 20
P2 100 100 115
P3 27 27 20
P4 40 40 30
P5 167.6 133.8 138
M M6 M6 M5
H1 30 30 28
H2 240 246 198.50

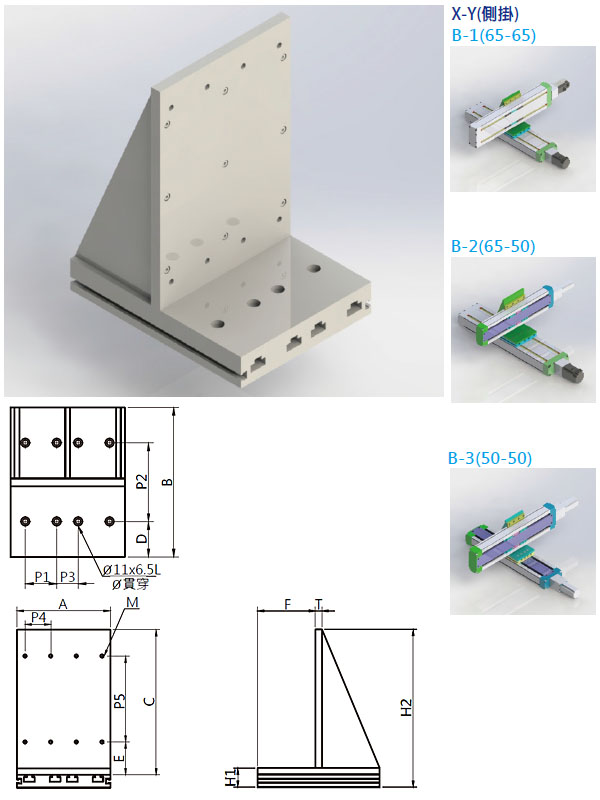

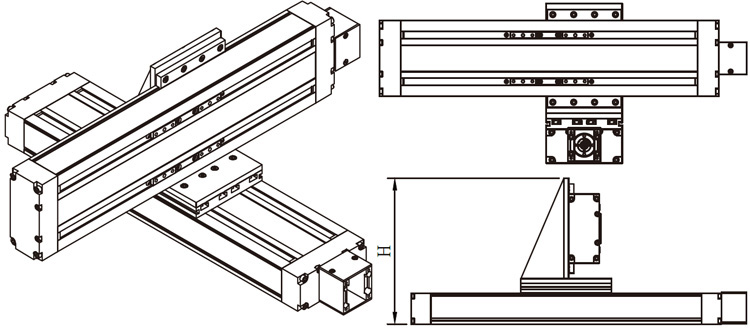

B系列工作台结构示意图

工作台
工作台形式 H
Type No.
GR-B系列 GR65-65 305
GR65-50 311
GR50-50 248.5

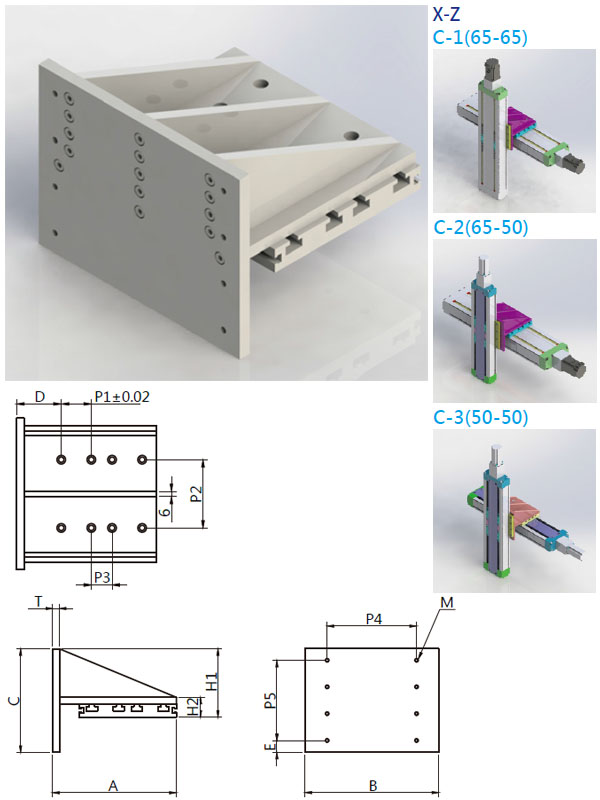

C形式工作台参数

工作台
Type C-1 C-2 C-3
NO. GR
65-65
GR
65-50
GR
50-50
A 185 185 160
B 200 200 155
C 155 155 142
D 59 59 75
E 17.5 17.5 30.3
F - - -
T 10 10 10
P1 40 40 20
P2 90 90 115
P3 27 27 20
P4 167.6 133.8 139.2
P5 120 120 90
M M6 M6 M5
H1 102.5 102.5 94
H2 30 30 28

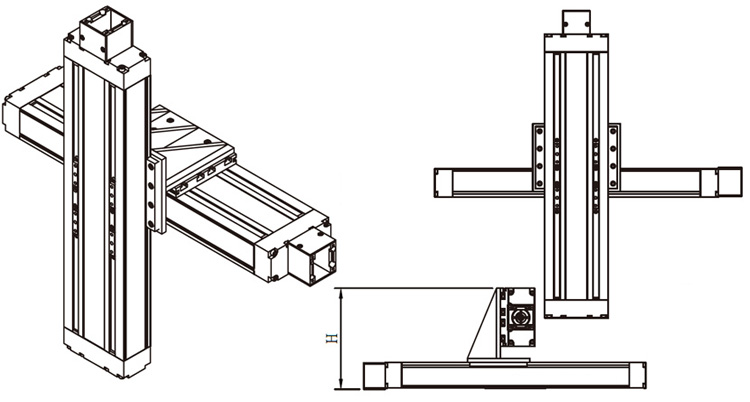

C系列工作台结构示意图

工作台
工作台形式 H
Type No.
GR-C系列 GR65-65 249
GR65-50 234
GR50-50 209.5

PDF产品书(全系列)

工作台

点击预览(下载)
