MSD微型加宽系列

产品说明

MSD宽幅微型不锈钢系列线性导轨采用2列歌德圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,超小型化与低摩擦阻力的设计,适合小型化设备使用。

配合润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度 及平滑稳定的直线运动需求。

产品型号

产品特性

四方向等负荷设计

采用2列歌德圆弧接触式及45°圆弧接触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,适合各种安装方式的应用。

超小型设计

提供小型化设备于有限空间内的最佳选择。

钢珠钢丝保持器设计

具有钢珠钢丝保持器设置,可有效防止钢珠不当脱落。

行走顺畅度佳,低噪音

简单圆滑的钢珠回流设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

具互换之特性

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

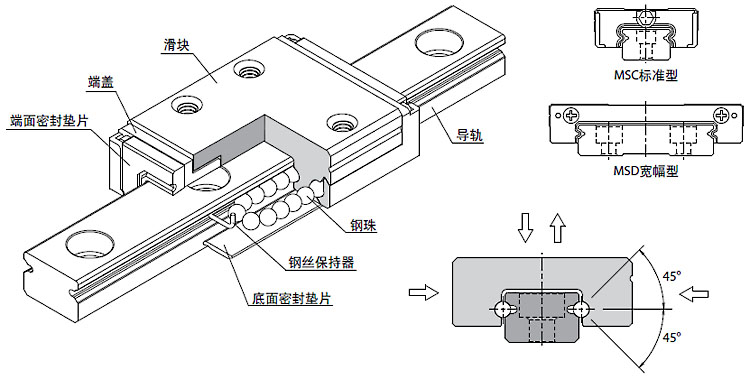

产品结构

产品结构

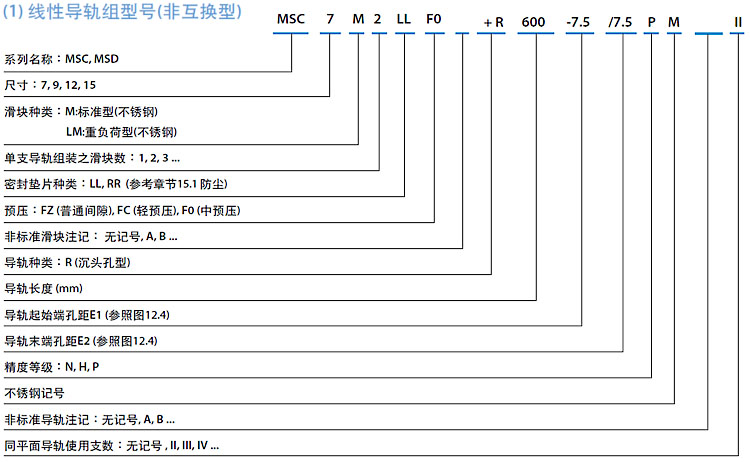

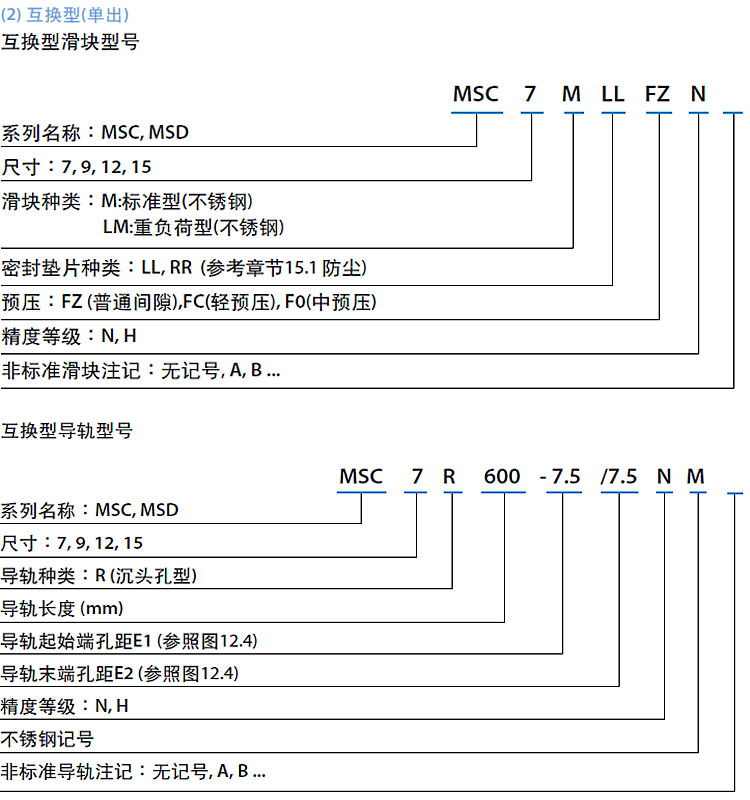

命名规则

命名规则 命名规则

精度等级的选用(参考)

分类 设备名称 精度等级
N H P SP UP



机械加工中心
车 床
铣 床
镗 床
坐标镗床
磨 床
放电加工机
冲压机械
雷射加工机
木工机
NC钻床
攻牙中心
工作盘交换装置
自动换刀系统
线切割机
砂轮修整装置
数控雕铣机
轻型数控铣床
工业用
机器人
直交坐标型
圆柱坐标型
半导体
制造
设备
打线机
针测机
电子零件插件机
印刷电路板钻孔机



射出成型机
三次元量测机
办公机器
搬运设备
XY工作台
涂装机
焊接机
医疗设备
Digitizer
量测设备
