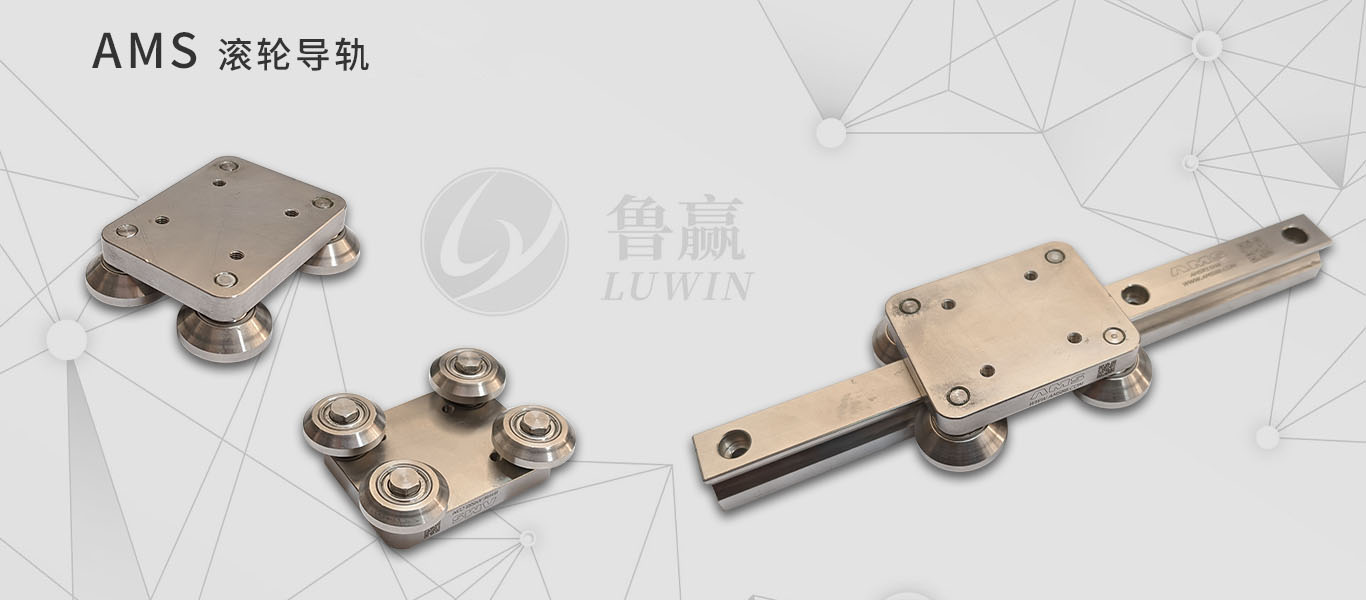

FDA-PK 系列产品说明

FDA-PK 系列滚轮导轨由G1/G3/G8组成，本系列标准品为G3系列，下面介绍相关产品特点：

G1:导轨、滑块、滚轮等所有部件均为SUS304材质。

G3:导轨，滑块盖，为铝合金材质，表面陶瓷处理，硬度为HRC54（耐磨），滚轮为特殊的耐磨工程塑料材质，螺丝，轴承均为SUS304材质。

G8:导轨为碳钢材料，滑块盖材质可以选择碳钢、SUS304；碳钢表面可以选择SMSC表面处理。

FDA-PK-G3 部分产品型号

• FDA15PK
• FDA20PK
• FDA25PK
• FDA30PK
• FDA35PK
• FDA45PK

FDA-PK-G8 部分产品型号

• FDA25PK-G8
• FDA30PK-G8
• FDA35PK-G8

FDA-PKW 部分产品型号

• FDA15PKW
• FDA20PKW
• FDA25PKW（定制）
• FDA30PKW
• FDA40PKW

·FDA-PK产品设计成固定及调整间隙

产品型号及参数

FDA-PK

FDA-PKW

FDA-PK-G8

FDA-PK 产品参数

公称型号	FDA-EP-PK-G3 (导轨参数)
	L	C	4-S	M1	h	d2	d1	E	P	B	T	N	W1	M	H3	W	C (Kgf)	Co (Kgf)	滑块 (kg)
FDA15PK	72	45	M6	17.7	5.3	7.5	4.5	20	60	45	11.0	21.5	15	30.6	3	58	149	54	0.18
FDA20PK	83	50	M6	20	8.0	9.5	6	20	60	50	12.0	21	20	32	2.8	64	214	94	0.19
FDA25PK	90	60	M8	23	9.0	11	7	20	60	60	12.0	28.5	23	36	3.9	78	317	134	0.36
FDA30PK	110	66	M8	32	12.0	14	9	20	80	66	17.0	30	28	50	6.7	92	440	184	0.64
FDA35PK	120	82	M10	37	12.0	14	9	20	80	82	20.0	42	34	59	5	110	671	315	1.52
FDA45PK	190	120	M12	42	12.0	20	14	22.5	105	100	24.0	47.5	45	69.7	5.2	140	1300	590	2.45

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。

FDA-PKW 产品参数

公称型号	FDA-EP-PKW-G3 (导轨参数)
	L	C	4-S	M1	h	d2	d1	E	P	B	T	N	W1	H	H1	L1	C (Kgf)	Co (Kgf)	滑块 (kg)
FDA15PKW	96	65	M6	18	-	14	8.5	20	60	65	11.0	23.5	36	30.6	3	83	149	54	0.35
FDA20PKW	100	65	M6	20	-	14	8.5	20	60	65	12.0	21	46	36	2.8	88	320	100	0.40
FDA30PKW	160	90	M8	32	12.0	14	9	20	80	90	17.0	31	56	50	6.7	118	440	184	1.20
FDA40PKW	200	126	M10	38	12.0	14	9	20	80	126	20.0	43.4	68	59	5	155	671	315	2.00

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。

FDA-PK-G8 产品参数

公称型号	FDA-PK-G8 (导轨参数)
	L	C	4-S	M1	h	d2	d1	E	P	B	N	W1	M	H3	W	C (Kgf)	Co (Kgf)	滑块 (kg)
FDA25PK-G8	90	60	M8	24	9.0	11	7	20	60	60	27.5	23	36	6	78	400	300	1.25
FDA30PK-G8	110	66	M8	28	12	14	9	20	80	66	30	28	50	6.7	92	550	460	2.4
FDA35PK-G8	140	96	M10	31.8	12	14	9	20	80	96	42.74	34	54.7	9	120	730	600	3.2

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。
